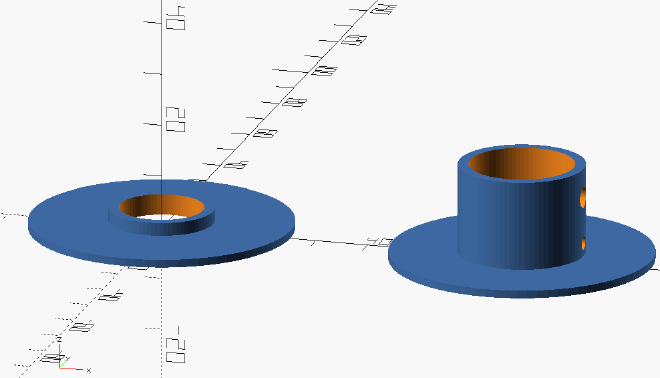

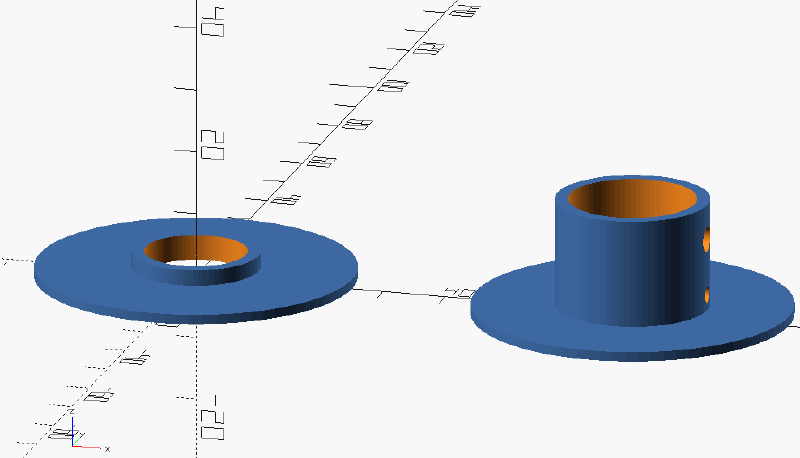

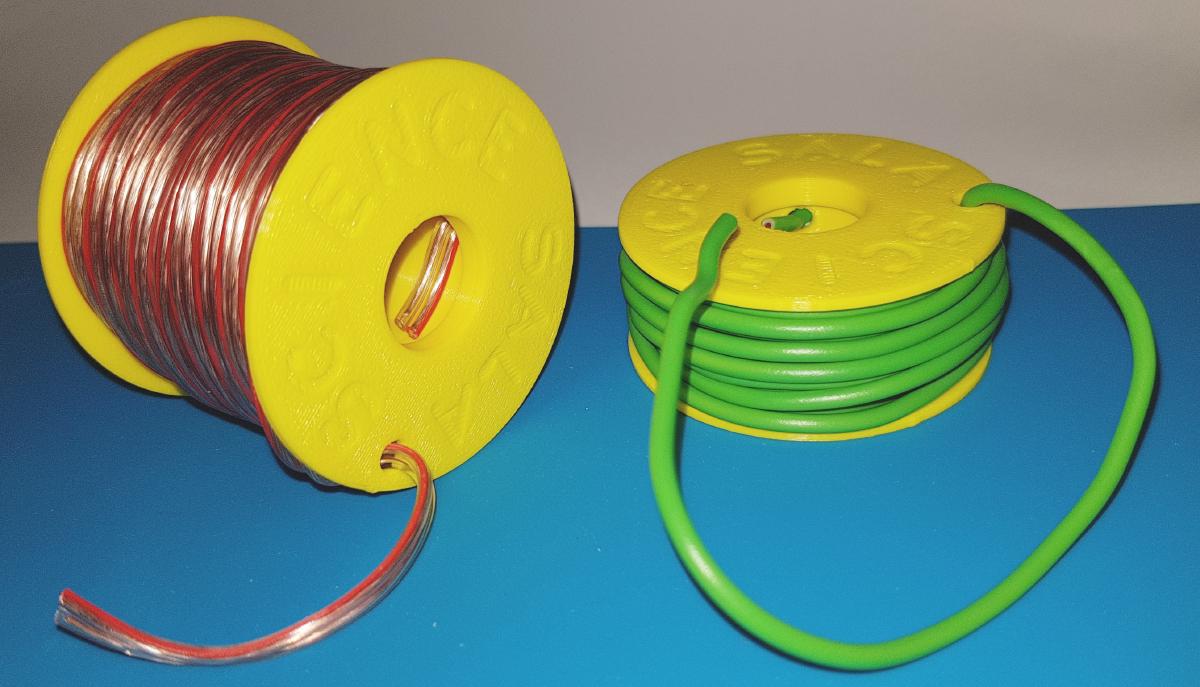

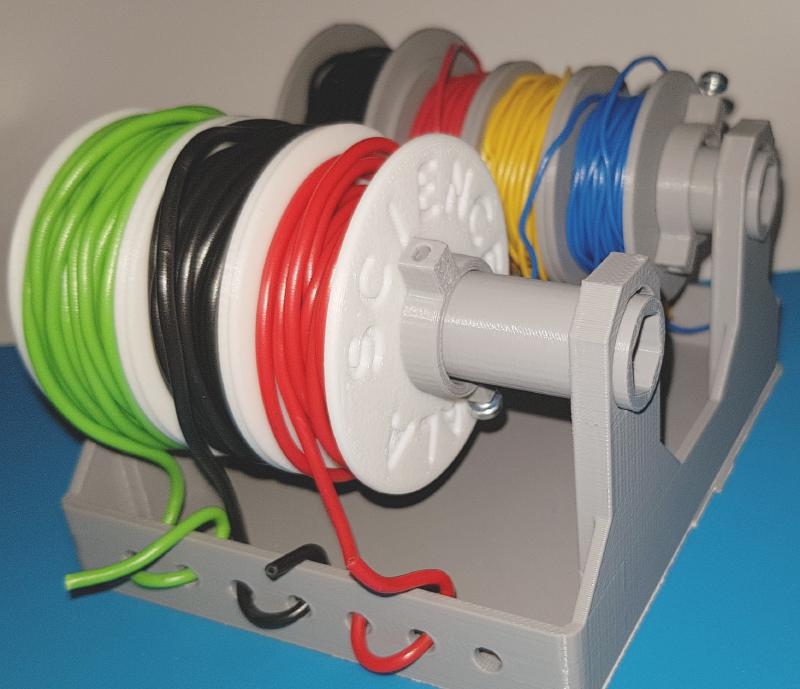

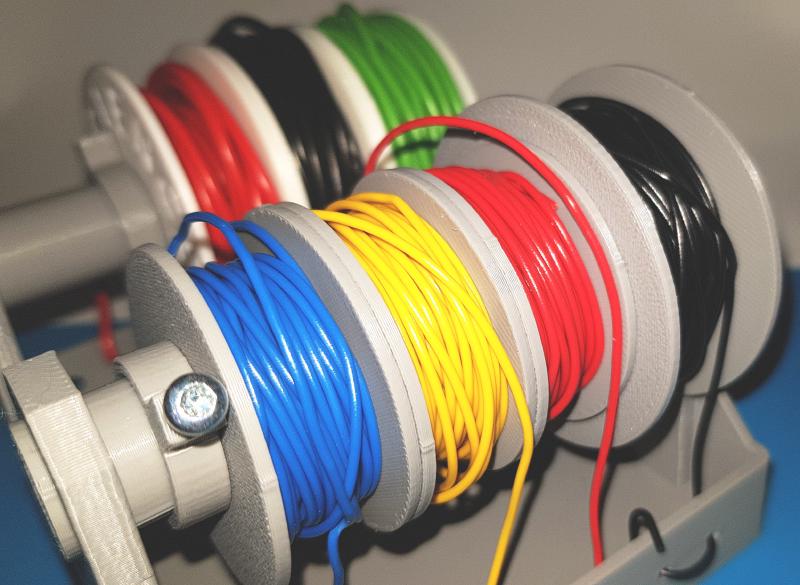

Poniżej model STL szpulki złożonej z dwóch części. Montaż na wcisk. Przydatna do wszelkiego rodzaju przewodów, drutów, spoiwa lutowniczego, plecionki itp.
Model w trzech wariantach o wysokości H= 15mm, H = 20 mm lub H = 40 mm.
Parametry ogólne
| Parametr | Wartość |
|---|---|
| Wysokość H | 15mm, 20mm lub 40mm |
| Średnica zewnętrzna | φ = 50mm |
| Średnica rdzenia | φ = 20mm |
| Średnica wewnętrzna rdzenia | φ = 16mm |
| Licencja | CC BY-NC-ND 4.0 (Creative Commons Attribution-NonCommercial-NoDerivatives 4.0) |
| Poziom trudności wydruku | ✔️ Łatwy |
Sugestie dotyczące druku 3D
| Parametr | Wartość |
|---|---|
| Wymagane podpory (ang. support) | ❌ NIE |
| Wypełnienie (ang. sparse infill) | 15-20 % |
| Wzór wypełnienia (ang. infill pattern) | dowolny |
| Kołnierz (ang. brim) | ❌ NIE / Opcjonalnie |
| Obrys (ang. skirt) | ❌ NIE / Opcjonalnie |
| Platforma (ang. raft) | ❌ NIE |
Obróbka końcowa

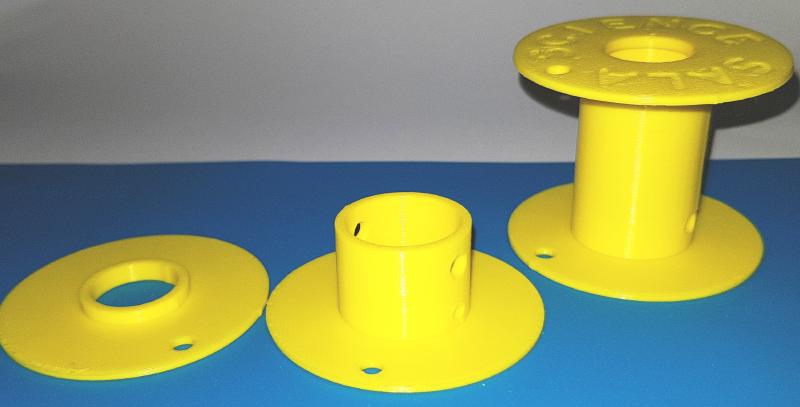

Złożyć obie części na wcisk.
Pobierz model
| Model | Pobierz | |
|---|---|---|
| Szpulka H= 15mm SZP.001.15 | Pobierz | |
| Szpulka H= 20mm SZP.001.20 | Pobierz | |
| Szpulka H= 40mm SZP.001.40 | Pobierz |
